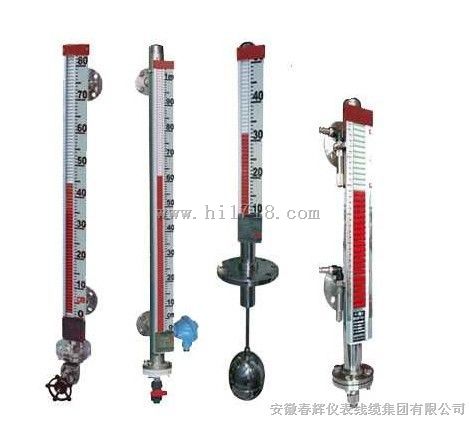

- 产品名称：UDZ-11，UDZ-3磁性浮子翻板液位计
- 产品型号：UDZ-11，UDZ-3磁浮子翻板液位计
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2014-06-06
- 已获点击：673
- 品牌/商标：春辉集团
- 企业类型：制造商
详细说明
UDZ-1型磁浮子翻板液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示黑色。红色和黑色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰。 基本参数 测量范围LD:200～15000 mm UDZ型系列液位计选型表
表一
| 型号 | 基型 | 保温型 | 插入型 | 耐腐型 | 防霜型 | 保温耐腐型 | 插入耐腐型 |
| 代号 | 0 | W | D | J | S | Z | Y |
表二
| 报警控制 | 无报警 | 带上限（a） | 带下限（b） | 带上下限 |
| 代号 | 0 | 1（防爆c） | 2（防爆d） | 3（防爆e） |
表三
| 材质 | 不锈钢 | 防锈铝 | 钛 | PVC塑料 | 氟塑包裹 |
| 代号 | P | L | T | S | F |
表四
| 材质 | 不锈钢 | 防锈铝 | 钛 | PVC塑料 | 内衬四氟 | 内衬丙烯 | 内衬乙烯 |
| 代号 | p | L | T | S | PF | PP | PE |
表五
| 公称压力 | MPa | Kgf/cm2 | |||||||||
| 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | ||
| 代号 | 不锈钢 | A | B | C | D | E | F | G | H | I | J |
| 碳钢 | a | b | c | d | e | f | g | h | i | j | |
| 法兰标准 | HG20593-97 DN20（RF） | HG20595-97 (RF) DN20 | Dg15 H12-0-2 | Dg15 H12-0-3 | |||||||
表六
| 介质温度 | -40~0℃ | ≤80℃ | ≤100℃ | ≤150℃ | ≤300℃ | ≤3500℃ | ≤480℃ |
| 代号 | A | B | C | D | E | F | G |
表七
| 使用压力（实际） | MPa | Kgf/cm2 | ||||||||
| 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | |
| 代号 | A | B | C | D | E | F | G | H | I | J |
