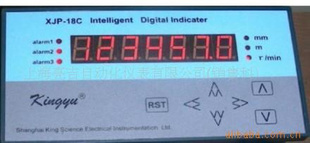

- 产品名称：供应XJP-18C智能测速仪
- 产品型号：XJP-18C智能测速仪
- 产品价格：1700.00
- 所属类别： >
- 发布时间：2014-06-06
- 已获点击：746
| 类型 | 智能测速仪 | 品牌 | 上海亮吉 |
| 型号 | XJP-18C智能测速仪 |
生产厂商结合了二十多年设计制造经验，运用新的设计理念和电子技术，采用了自主设计的专用芯片TM-090301作为智能测速仪得主芯片，通过模块优化组合，涵盖了原先的XJP-48系列产品的各种规格产品，并在复合功能上有新的拓展和延伸。既提高了标准化生产的质量控制水平，也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。
二、主要技术特性
1.供电电源： 85V ～ 250V，AC，50Hz/60Hz或 18V ～ 36V,DC
2.功 耗：不超过4W
3.输入信号：0 ～ 10kHz （交流）
0 ～ 50kHz (NPN-OC / TTL / CMOS）
4.显示范围：0.1～9999999（小数点最多保留4位）
5.基本误差：0.2 %（数字，采样时间20ms～100ms）
0.05%（数字，采样时间100ms～500ms）
0.01%（数字，采样时间500ms以上）
0.2 % （模拟量输出）
6.使用环境：温 度 -20 ～65 ℃
相对湿度 ≤85％
7.开孔尺寸：152×76
8.外形尺寸：160×80×130
9.重 量：小于800g
三、主要功能及配置参数
1． 主要功能和特色
XJP-18C智能测速仪，具有一路直流电流输出、三路继电器控制输出，以及RS485/232通讯等功能。
具体功能罗列如下，以便用户选型参考。
1. 主要功能：7位数码显示
2. 模拟量输出：4～20mA
3. 通讯:RS485/RS232C(用户切换), Modbus-RTU通讯协议
4. 波特率用户可以自行选择：4800bps，9600bps， 28800bps， 57600 bps,115200 bps
5. 继电器输出：J1,J2,J3
主要特色：
1． 可靠：输入标准信号，测试记录1000，000条，无超差
2． 测量超低速：频率可达0.001Hz
3． 测量超高速：转速可达600，000r/min
4． 动态测试记录：与软件配合可动态记录速度变化，刷新（采样）时间最短为20mS
5． 输入匹配广泛：能与大多数速度传感器匹配
6． 抗干扰能力强：适用于各类工业现场
7． 10组参数：可以通过面板上的操作键或计算机来查询/修改，且长久保存
2． 信号输入方式：
汇集了两类常用的输入方式，适合了大多数转速传感器的匹配需要。
输入方式：
既适合与NPN-OC集电极开路输出类，以及二线制开关等各类开关类传感器的匹配（输入阻抗1.0kΩ）；也可以与磁电传感器和电涡流传感器匹配（输入阻抗5.1 kΩ）。 |
选配传感器决定智能测速仪的输入方式：
选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与智能测速仪的输入特征要相匹配。
适合选配的传感器 | 典型产品 |
电涡流类（三线） | M10-1-80电涡流传感器 |
磁电传感器（二线） | SM-16,SZMB-1,SZMB-5,T-03,SZMB-9 |
开关NPN-OC（三线） | Hal-12，WO-DNPW2（台湾）， |
感应开关（二线） | D-2049X感应开关（德国） |
3． 主要功能及配置参数：
XJP-18C智能测速仪最多有有10个参数，在需要的时候可供用户调整。
其中A为测量系数，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F参数为采样时间，G、H、I作为报警设定值，对应三路继电器输出， J参数为采样时间延展倍数，J参数位为单数时选择信号S1, J参数位为双数时选择信号S2。 详细见操作说明。
四、接线端子说明
1. 接线端子图：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
NC | + | - | 常闭 | 公共 | 常开 | 常闭 | 公共 | 常开 | 常闭 | 公共 | 常开 | ||
| Iout | 继电器1 | 继电器2 | 继电器3 | |||||||||
XJP-18C智能测速仪 出厂序号： | |||||||||||||
馈电+ |
|
| 馈电- | -RS485通讯+ |
| RS232通讯 | 220V,AC | ||||||
+12V | S1 | S2 | 0V | B | A |
| Com | Txd | Rxd | N | L | ||
13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | ||
2. 信号输入端子
信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。
常用的几种接线方法：
与NPN-OC输出类开关的连接方法，参数J位为单数 | 与磁电传感器连接的方法，参数J位为双数 |
与二线制开关的连接方法，参数J位为单数 | 与电涡流传感器连接方法，参数J位为双数 |
3. 继电器端子
继电器接点电流2A,28V,DC 或 1A,240V，AC
3个继电器互相独立,分别对应G、H、I参数。
常开：报警时与公共端闭合
公共：与常开和常闭端配合
常闭：报警时与公共端断开
4. 电流输出端子
Iout是4～20mA电流输出端
5． 馈电端子
给传感器提供12V,80mA 的直流电源
6． 电源端子
85～220V,50Hz/60Hz 或18～32V,DC 是XJP-18C智能测速仪接受的工作电源
键操作说明
1．键的说明
图形 | |||||||
符号 | Select-Up | Select-Down | Up | Down | Left | Right | Exit |
名称 | 设置/向上查询 | 向下查询 | 加 | 减 | 左移 | 右移 | 退出 |
2. 键的功能与操作
Select-Up键：XJP-18C智能测速仪在通电状态下，按Select-Up键约2S后松开，进入参数查询/设置状态；这时XJP-18C智能测速仪显示：A 0 0 0 0 1. ，其中A和位交替显示，且位闪烁；如果继续按Select-Up键，则依序显示：
B 00793. C 03202. D 05000. E 00030. F 0001.0
G 02000. H 03000. I 04000. J 00005. A 0001.0
位字母和数字交替显示，字母表示显示参数的代码，位数字与其他4位数共同构成该参数的数值。在查询/设置状态下按Select-Down键，可以向下查询/设置各参数值。
参数定义：
代码 | 名称 | 字段显示 | 备注 |
A | 测量系数 | 用户参数 | |
B | 零位调整 | 出厂参数 | |
C | 线性调整 | 出厂参数 | |
D | 满量程 | *用户参数 | |
E | 通讯编码 | **用户参数 | |
F | 采样时间 | 用户参数 | |
G | 报警值1 | 用户参数 | |
H | 报警值2 | 用户参数 | |
I | 报警值3 | 用户参数 | |
J | 采样时间延时倍数 | ***用户参数 |
