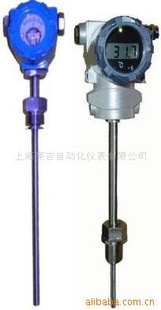

- 产品名称：供应WZPB一体化温度变送器
- 产品型号：WZPB
- 所属类别：变送器 > 温度变送器
- 发布时间：2014-06-06
- 已获点击：829
详细说明
| 品牌 | 亮吉 | 型号 | WZPB |
| 类型 | 一体化温度变送器 | 测量范围 | -200-+500（℃） |
| 测量 | A级（℃） | 输出信号 | 4-20 mA ，负载电阻250，传输导线电阻 100 |
◆特点
二线制输出4-20mA，抗干扰能力强；节省补偿导线及安装温度变送器费用；安全可靠，使用寿命长；冷端温度自动补偿，非线性校正电路.
◆工作原理
热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。
隔爆热电偶（阻）利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。
◆主要技术参数
产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆测量范围及允差
1：热电阻测温范围及允差
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2）热电偶测温范围及允差 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输出方法： 二线制 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 等级： 温度变送器等级：0.1 0.2 0.5 显示器等级：模拟指示式2.5级;数字显示式0.5级. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 供电电源：24V.DC±10℅ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 防护等级：IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 防爆等级： 隔爆型：dⅡBT4 dⅡCT5 dⅡCT6 本质安全型：iaⅡCT6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 热响应时间： 当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间； | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 基本误差： 仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
