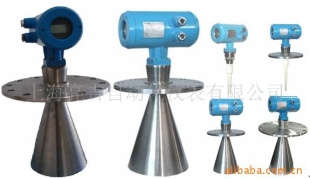

产品名称：供应智能型雷达物位计
产品型号：YLH30系列
所属类别： >
发布时间：2014-06-06
已获点击：353

详细说明

品牌	LIANGJI	型号	YLH30系列
额定电流	4…20mA（A）	壳体防护等级	IP68
外形尺寸	两线制接线供电和信号输出共用一根两芯导线（mm）

概述：
YLH30系列智能型雷达物位计（YLH31、 YLH32、 YLH33、 YLH34），非接触式与连续测量的脉冲型物位计测量距离70m。适用于石油、化工、自来水、污水处理、水利水文、钢铁、煤矿、电力、交通以及食品加工等行业。

特性与优势：
无盲区，高
两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响
安装简便，牢固耐用，免维护
HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件SDPF实现简单的组态设定和编程
测量灵敏，刷新速度快。
适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达350℃

测量原理：
雷达物位计天线发出微波脉冲，在被测物料表面产生反射，并被雷达系统所接收。

技术参数：
基本参数工作频率：10.2G

波束角：
24°YLH31,YLH32
20°YLH33,YLH34带DN150法兰
16°YLH33,YLH34带DN200法兰
14°YLH33,YLH34带DN250法兰

测量范围：0…70m（标准）

重复性：＋/－3mm

分辨率：1mm

采样：回波采样54次/s

响应速度：大于0.3s(根据具体使用情况而定)

电流信号：4…20mA

：小于0.1%或10mm(0~20m) 20mm(大于20m)

通讯接口 HART通讯协议

过程连接 G1 1/2 316L不锈钢，PVDF，PTFE：YLH31

法兰DN50，DN80，DN100，DN150(棒式天线)：YLH32

法兰DN50，DN80，DN100，DN150，DN200，DN250(喇叭口式天线)：YLH33、YLH34

电源电源：24VDC(+/-10%)，波纹电压：1Vpp

耗电量：max：22.5mA

环境条件温度：－40℃…＋200℃

容器压力（表压）－1…60bar

防爆 ExiaII CT6

外壳保护等级 IP68

两线制接线供电和信号输出共用一根两芯导线

电缆入口：2个M20×1.5（电缆直径5…9mm）
